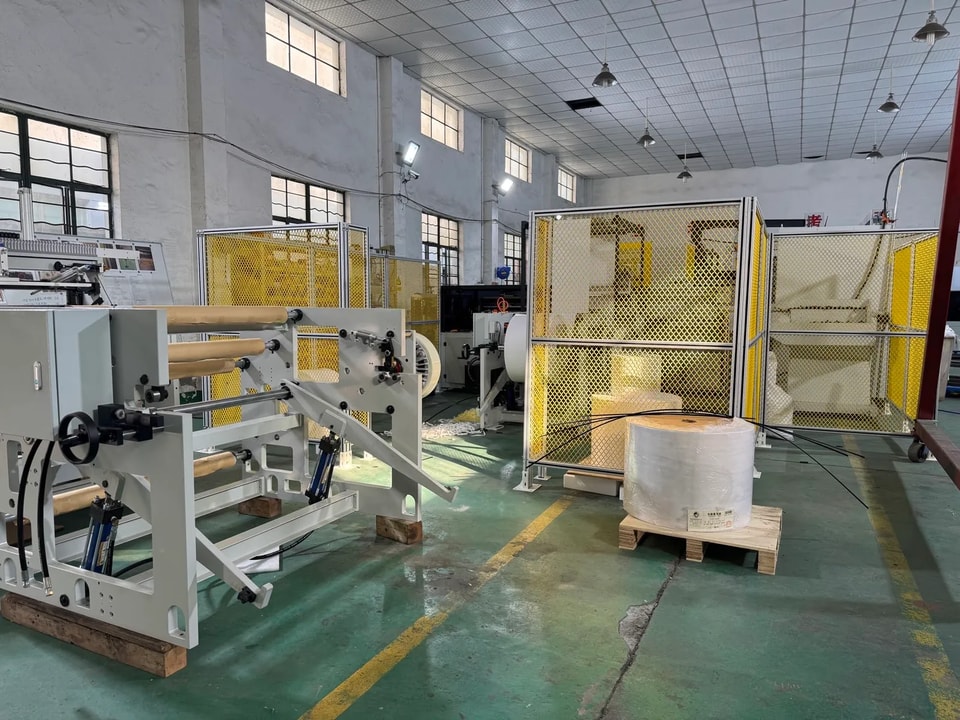

Lignes de transformation de rouleaux pour traceurs et vinyle

Refente, rembobinage et emballage automatiques du papier pour plans techniques, du papier pour patrons de vêtements et des rouleaux de vinyle ; les rouleaux avec ou sans mandrin sont produits sur la même ligne.

Demander un devisInformations à nous transmettre

Applications

Rouleaux grand format : automatisation complète

Face à la demande mondiale croissante de rouleaux de papier pour le dessin et de vinyle, les transformateurs ont besoin d’équipements de refente entièrement automatisés. Les lignes GPPE pour rouleaux traceurs automatisent la refente, le rembobinage et l’emballage à des vitesses pouvant atteindre 500 m/min, sans nécessiter d’opérateurs à chaque étape.

  • Papier pour plans techniques et traceurs CAO
  • Papier pour la réalisation de patrons de vêtements
  • Rouleaux de vinyle
500Vitesse maximale de rembobinage (m/min)
80 %Réduisez les besoins en main-d’œuvre grâce à une ligne entièrement automatisée
1 : 3Un opérateur peut gérer 3 machines
2 en 1Bobines avec mandrin et sans mandrin sur une seule ligne

Lignes et caractéristiques

Deux plages de largeur de bobine mère

ParamètreVersion grande largeurVersion standard
Largeur de la bobine mère1 100–2 000 mm800–1 500 mm
Diamètre maximal de la bobine mère1 200 mm1 200 mm
Diamètre maximal de la bobine finie250 mm250 mm
Diamètre intérieur du mandrin25–50 mm25–50 mm
Grammage du matériau40–200 g/m²40–200 g/m²
Vitesse maximale de rembobinage500 m/min500 m/min

Les caractéristiques indiquées correspondent aux configurations standard GPPE. La configuration finale dépend de votre matériau et des exigences concernant les bobines finies.

Modèles et configurations

Modèles disponibles et guide de sélection

Lignes entièrement automatiques d’impression, de refente et d’emballage pour bobines de papier pour traceur.

ModèleNiveau d’automatisationOpérateursBobine mèreMatériauRendement
GP-FAL1100-WPEntièrement automatiqueAucun opérateur dédiéLargeur : 1 100 mm, diamètre extérieur : 1 270 mm40–200 g/m²35 s/cycle (100 m)
GP-FAL1500-WPEntièrement automatiqueAucun opérateur dédiéLargeur : 1 500 mm, diamètre extérieur : 1 270 mm40–200 g/m²35 s/cycle (100 m)
GP-FAL2000-WPEntièrement automatiqueAucun opérateur dédiéLargeur : 2 000 mm, diamètre extérieur : 1 270 mm40–200 g/m²35 s/cycle (100 m)

Fonctions standard

  • Déroulage
  • Refente
  • Enroulage
  • Coupe
  • Scellage de l’extrémité
  • Convoyage des mandrins
  • Convoyage des mandrins sur axe
  • Fermeture de fin de rouleau par étiquette
  • Séparation des rouleaux et aplatissement des extrémités
  • Éjection et comptage des rouleaux
  • Convoyage
  • Emballage

Fonctions en option

  • Impression
  • Séchage
  • Évacuation et mise en balles des déchets
  • Guidage de bande
  • Accumulation de bande
  • Déroulage sans arbre
  • Régulation de tension par servomoteur
  • Montage des cartons et mise en carton
  • Fermeture de cartons
  • Palettisation
Clients
Lignes de découpe et de rebobinage pour papier et film
Applications
Impression, découpe, transformation et emballage de produits d’impression numérique et de papier pour traceur

Comment choisir votre ligne

Indiquez vos réponses à ces questions dans votre demande : nos ingénieurs vous recommanderont un modèle et une configuration adaptés.

  1. Parlez-nous davantage des produits et services de votre entreprise.
  2. Quelle largeur de machine préférez-vous pour la production : 1 100 mm, 1 500 mm ou 2 000 mm ?
  3. Combien de tonnes de bobines prévoyez-vous de transformer chaque mois avec la nouvelle machine ?
  4. Type d’emballage : film POF transparent ou PE noir ?
  5. Impression flexographique : 1 couleur, 2 couleurs ou plus (jusqu’à 6 couleurs en ligne) ?

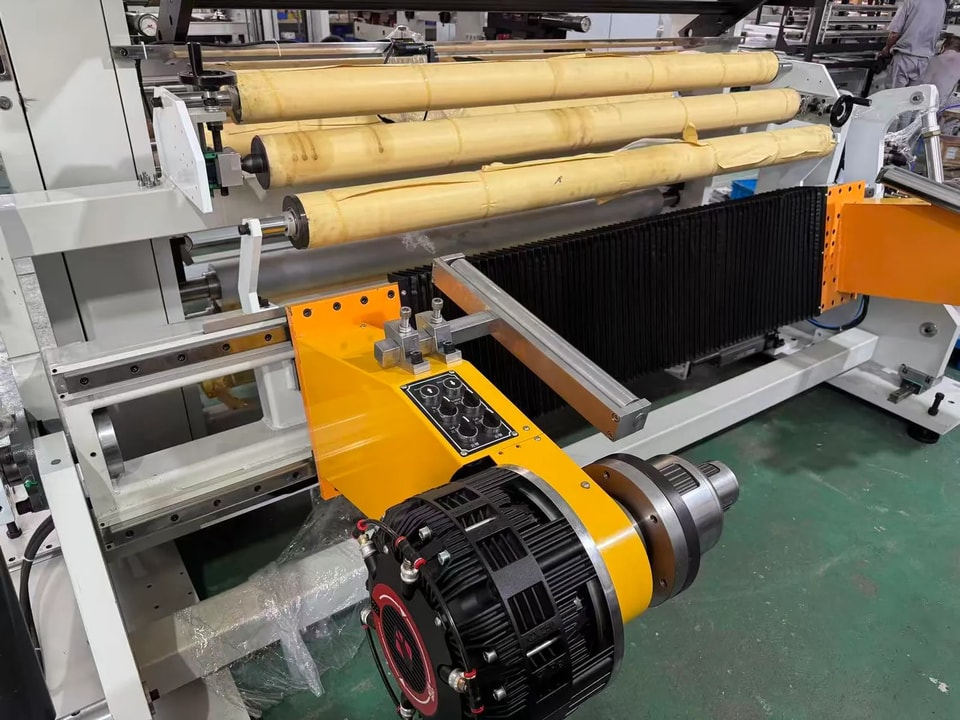

Unité de déroulage d’une ligne de transformation GPPE

Atouts de la ligne

Conçue pour une production continue

  • Grande vitesseVitesse de rebobinage jusqu’à 500 m/min.
  • Ligne entièrement automatisée80 % de main-d’œuvre en moins et 100 % de productivité en plus.
  • Un opérateur, trois machinesL’automatisation permet à un seul opérateur de superviser plusieurs lignes.
  • Avec mandrin ou sans mandrinLes deux types de bobines peuvent être produits sur une seule ligne.

Demander un devis

Configurez votre ligne de bobines pour traceur

Envoyez-nous les informations ci-dessous et nos ingénieurs vous recommanderont une configuration adaptée à vos produits et à votre capacité de production.

Demander un devisContactez-nous
  • Produit : papier à dessin, papier pour patron ou vinyle
  • Matière et grammage
  • Largeur et diamètre de la bobine mère
  • Largeur, longueur et diamètre de la bobine finie
  • Diamètre intérieur du mandrin ou sans mandrin
  • Production journalière visée
  • Méthode d’emballage
  • Pays de destination et alimentation électrique
